老西门桥:“听说你们要拆我?”

核心提示: 近日,在朋友圈看到一条消息,老西门大桥要被拆了,这是真的吗?经小编跟有关部门核实并!没!有!

近日

在朋友圈看到一条消息

老西门大桥要被拆了

这是真的吗?

经小编跟有关部门核实

并!没!有!

真实情况其实是

原址加固修缮

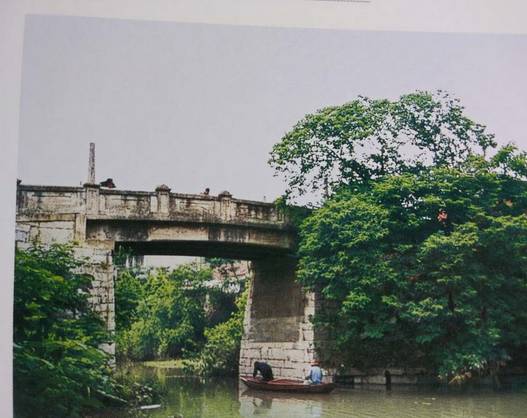

老西门桥,俗名西门大桥,该桥始建于明万历年间,当时由知县韩万象建造,后经多次重修、改建。2003 年,被丹阳市人民政府公布为第四批市级文保单位。

现状分析

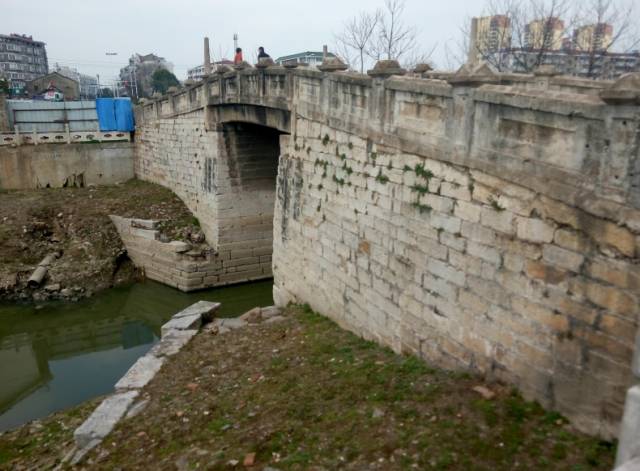

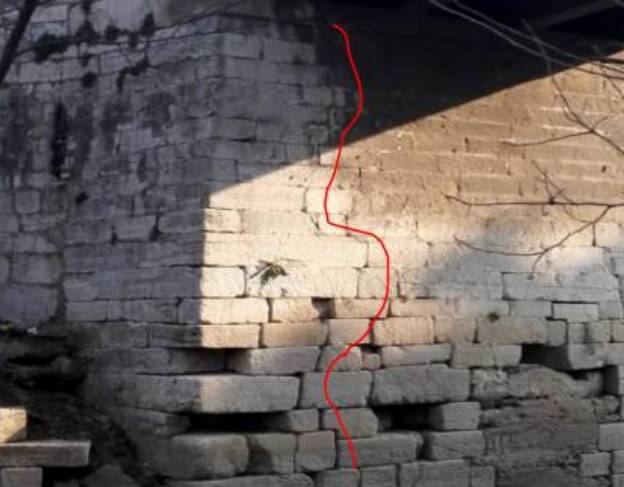

老西门桥始建于明代,因年久失修,保存状况较差。经苏交科集团工程检测中心鉴定,老西门桥鉴定结果为5类桥,即通俗意义上的危桥;同时,根据江苏省水文资源勘测局镇江分局提供的《丹阳市城北分洪道西门桥段水文分析计算报告》,老西门桥又是泄洪要道,在洪流高峰期势必对周边居民人身财产安全造成一定隐患。

维修加固方案

1

水盘石加固

现水盘石位于水面下,维修施工时抽光河水,若发现水盘石存在不均匀沉降现象,须对其进行加固保护措施。

2

桥孔券及桥墩的维修

保存原单孔石板桥形制及青石桥墩,清理铲除桥墩青石间的杂草;桥墩青石视其风化、残损程度进行维修,维修应最大限度的利用原有构件。对损坏严重而不能再次利用的要更换,更换的构件应按原材料、原工艺进行重新制作,并且须进行做旧处理。

3

金刚墙的维修

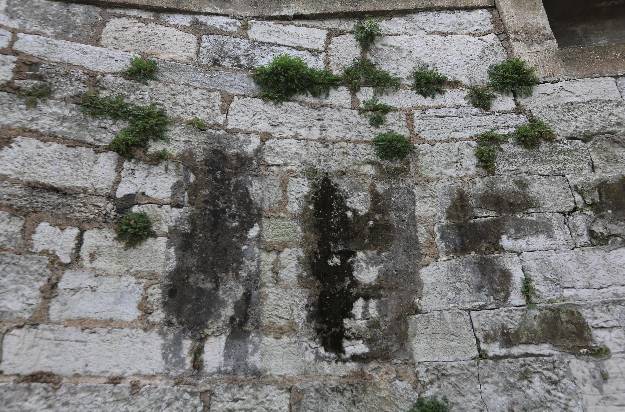

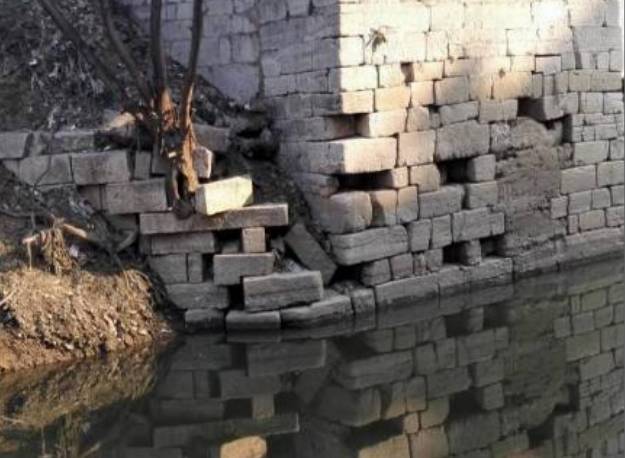

清理铲除金刚墙缝隙中的杂草以及杂树,对金刚墙坍塌、缺失的石块予以补齐,补齐的石块应以原材料,原尺寸进行补配,并且须进行做旧处理;对缺失的锁口石以予补齐,桥身锁口石视其风化、残损、破碎程度进行维修,维修应最大限度的使用原来的锁口石。对损坏严重而不能再次利用的要更换,更换的锁口石应使用原材料、原尺寸,并且须进行做旧处理。

4

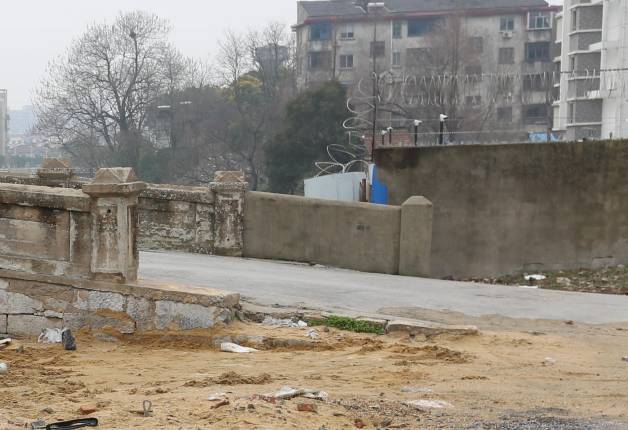

桥面的维修

清理铲除桥面后期水泥、柏油抹面;清除桥面废弃的管道;恢复原花岗岩石板桥面铺装形制,桥面铺装采用 35cm 桥面板上铺2cm干拌水泥砂浆,面层为 13cm 花岗岩板;恢复缺失的花岗岩石栏杆、收头石,并且进行做旧处理。

5

桥梁底部改造方案

本桥为单跨9.5米简支板梁桥,为满足泄洪要求,在桥梁基础下设置4个过水孔,在水位为50年一遇设计水位5.95米时桥梁过水面积为149.1平方米。基础采用桩基础,桥梁两侧各设置了20米的过渡段,另桥梁两侧沿现状河道边线各设置了20米驳岸,驳岸总长80米.桥台自身设计为空腔,以减轻自重,减小桩长。主梁及台帽为钢筋砼构件,外露面采用仿花岗石真石漆喷涂。石材砌筑方式为一丁一顺,采用钢筋、细石砼将石材与桥体连接在一起。

6

桥梁基础及驳岸基坑围护

桥梁基础及驳岸基坑围护目前考虑了(一)灌注桩+钢管内撑、(二)灌注桩+高压旋喷锚杆,两种方案。(一)灌注桩+钢管内撑:安装施工较困难,但 不存在后期养护问题;(二)灌注桩+高压旋喷锚杆:施工较便利,但涉及到了超出红线范围及后期养护问题。

“如旧”新面貌

老西门桥维修加固工程被确定为市重点工程,按照修旧如旧的原则,老西门桥在原址加固修缮后,定会以新的面貌服务于丹阳人民。

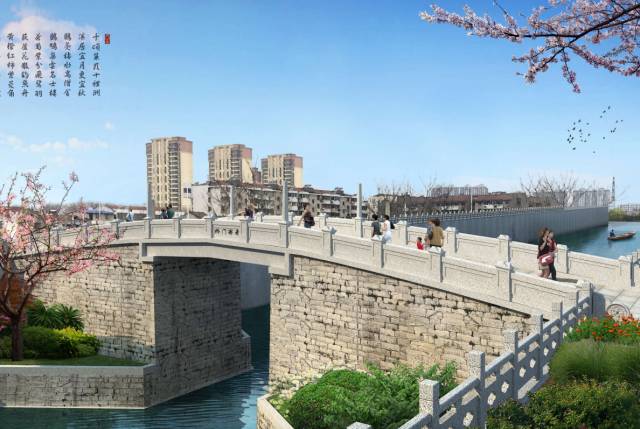

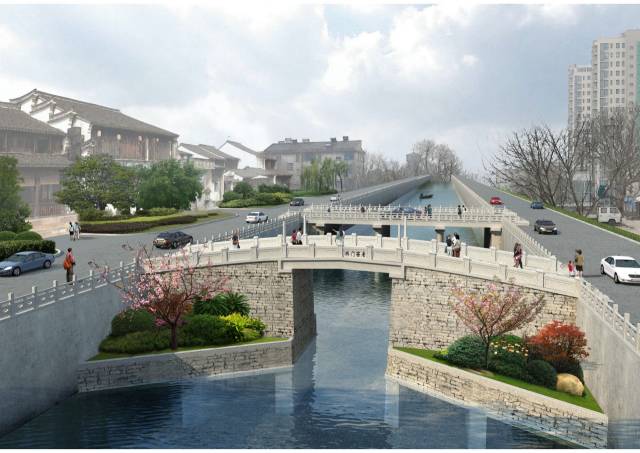

(效果图)
